斜圈弹簧
斜圈弹簧的优点是可以在十分宽广的挠度范围内承受恒定的预计负载。 可选择使用 302 SS、C-276、Elgiloy合金和其它合金。 几乎不会压缩永久变形。 我们提供低、中、高负载设计、截面 000-400 的全系列产品。 根据您的规格要求，所提供的 Maudlin 斜圈弹簧将按长度进行切割并激光焊接，或为标准的连续长度。 根据需求价格不同。 标准截面不锈钢材质的正常交期不超过 3 周，其它合金为 6 至 8 周。 斜圈弹簧也称为： 斜圈弹簧、绕线弹簧、螺旋弹簧、斜圈卷、密封弹簧

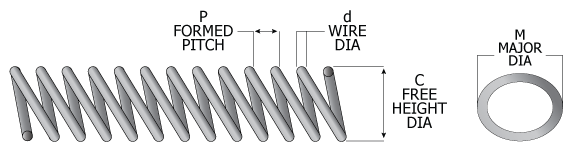

| 零件编号 | d 的直径 | C 的直径 | P 的直径 | M 的直径 |
|---|---|---|---|---|
| MSC-000-L-302 | .005 ±0005 | .051 ±002 | .012 ±002 | (.057) |
| MSC-000-M-302 | .006 ±0005 | .051 ±002 | .018 ±003 | (.057) |
| MSC-000-H-302 | .008 ±0005 | .047 ±002 | .018 ±003 | (.054) |
| MSC-100-L-302 | .008 ±0005 | .086 ±003 | .026 ±003 | (.095) |
| MSC-100-M-302 | .011 ±0005 | .079 ±003 | .027 ±003 | (.091) |
| MSC-100-MH-302 | .012 ±0005 | .079 ±003 | .027 ±003 | (.091) |
| MSC-100-H-302 | .014 ±0005 | .076 ±003 | .032 ±003 | (.084) |
| MSC-200-L-302 | .012 ±0005 | .107 ±003 | .031 ±003 | (.121) |
| MSC-200-M-302 | .014 ±0005 | .106 ±003 | .033 ±003 | (.117) |
| MSC-200-H-302 | .016 ±0005 | .103 ±002 | .035 ±003 | (.118) |
| MSC-300-L-302 | .016 ±0005 | .148 ±004 | .041 ±003 | (.169) |
| MSC-300-M-302 | .020 ±0005 | .148 ±004 | .047 ±003 | (.164) |
| MSC-300-H-302 | .026 ±0005 | .146 ±004 | .056 ±004 | (.160) |
| MSC-400-L-302 | .020 ±0005 | .189 ±005 | .058 ±003 | (.208) |
| MSC-400-M-302 | .026 ±0005 | .206 ±005 | .066 ±003 | (.226) |
| MSC-400-H-302 | .031 ±0005 | .197 ±005 | .068 ±003 | (.226) |
