U 形弹簧尺寸数据
下面图表所显示为 Maudlin 标准 U 形悬臂/弯曲类型弹簧的标准尺寸。所有的尺寸均包括标准生产图纸公差。如果需要，可能会对这些公差进行要求。每一个弹簧均使用其特有的标准工具和模具进行制造。如果这些尺寸均不符合您的需求，在对我们的标准工具作细微调整的情况下，可以将细微差别调到“L”和“K”。然而如果你正需要的是更大幅度的改变，比如改变原材料的宽度或半径尺寸。我们建议您按一种其它非标准 V 形和 U 形截面弹簧且数量以 100 起进行询价。如果您仍没有找到喜欢的弹簧图形，也可以选择新开一套独特的模具。

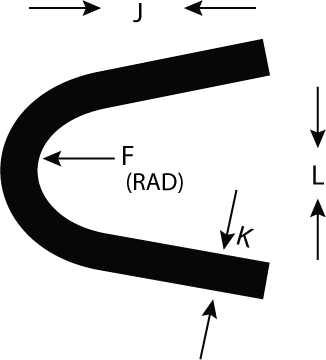

成形的截面
平型（成形之前）
标准的弹簧尺寸
| 系列号 | A | B | C | D | E | F | J | K | L |
|---|---|---|---|---|---|---|---|---|---|
| 100 | .007" | .052" | .020" | .165" | .185" | .023" | .080" | .005" | .060" |
| 200 | .008" | .063" | .028" | .217" | .245" | .027" | .105" | .006" | .084" |
| 300 | .012" | .102" | .045" | .320" | .365" | .042" | .157" | .008" | .128" |
| 400 | .012" | .112" | .050" | .402" | .452" | .058" | .190" | .010" | .160" |
| 500 | .032" | .202" | .102" | .608" | .710" | .0705" | .303" | .015" | .279" |
| 600 | .049" | .305" | .182" | .850" | 1.032" | .119" | .453" | .025" | .378" |
