凹槽/腔体工具
让 Maudlin 产品部门为您提供定制硬质合金凹槽工具的解决方案吧。
Maudlin 服务于密封行业的另一种方式就是提供定制凹槽工具。我们的现场电火花加工 (EDM) 工厂可以快速生产出高精度部件。按照您的规格，我们的计算机辅助设计和绘图人员将与您一起开发进行部件生产的原型。
| 特性 | A | B | C | D | E | F | G | H | I | Carbide Type | Carbide DIM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公差 | ± .002 | ± .005 | ± .002 | ± .005 | ± .003 | ± .005 | ± 1° | ± 1° | ± 1° | ||

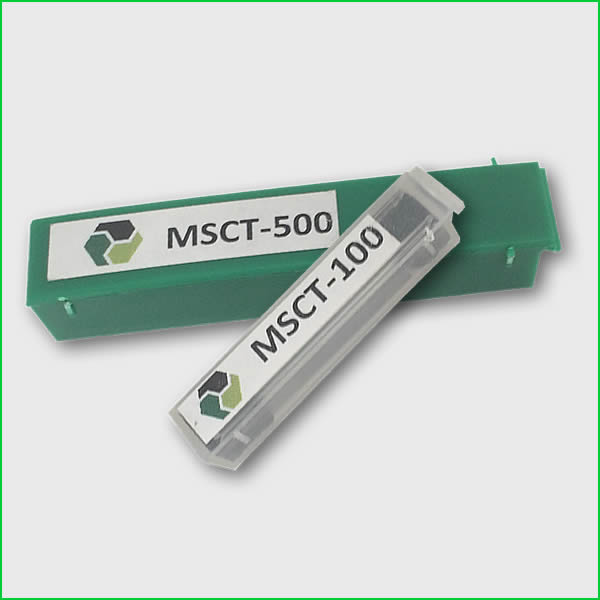

| MSCT-100 | 0.057 | 0.077 | 0.096 | 0.061 | 0.011 | R .015 | 10° DRAFT | 3° | 10° | STB-36A | W=.199" TK=.115" L=1.125" |
| MSCT-200 | 0.085 | 0.090 | 0.119 | 0.071 | 0.013 | R.030 | 10° DRAFT | 3° | 10° | STB-36A | W=.199" TK=.115" L=1.125" |
| MSCT-300 | 0.145 | 0.141 | 0.184 | 0.105 | 0.026 | R.056 | 10° DRAFT | 3° | 10° | STB-48A | W=.264" TK=.145" L=1" |
| MSCT-400 | 0.202 | 0.199 | 0.257 | 0.067 | 0.023 | R.075 | 10° DRAFT | 3° | 10° | STB-48A | W=.264" TK=.145" L=1" |
| MSCT-500 | 0.270 | 0.235 | 0.414 | 0.110 | 0.029 | R0.112 | 10° DRAFT | 3° | 10° | STB-410A | W=.331" TK=.144" L=1.125" |
