悬臂 V 形弹簧尺寸数据
下面悬臂 V 形弹簧图表所显示的为 Maudlin 标准 V 形悬臂/弯曲类型弹簧的尺寸。所有的尺寸均包括标准生产图纸公差。如果需要，可能会对这些公差进行要求。每一个悬臂V形弹簧均使用其特有的标准工具和模具进行制造。如果这些尺寸均不符合您的需求，在对我们的标准工具作细微调整的情况下，可以将细微差别调到“L”和“K”。然而如果你正需要的是更大幅度的改变，比如改变原材料的宽度或半径尺寸。我们建议您按一种其它非标准 V 形和 U 形截面弹簧且数量以 100 起进行询价。 如果您仍没有找到喜欢的弹簧图形，也可以选择新开一套独特的模具。
平型 V 形弹簧成形之前

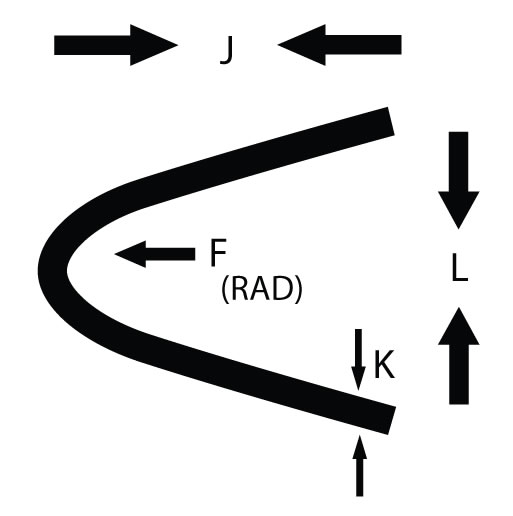

成形的弹簧截面
标准的悬臂 V 形弹簧尺寸
| 系列号 | A | B | C | D | E | F | J | K | L |
|---|---|---|---|---|---|---|---|---|---|
| -000 | .016" | .067" | .020" | .080" | .101" | .010" | .041" | .003" | .047" |
| -100 | .010" | .080" | .030" | .146" | .176" | .014" | .080" | .005" | .071" |
| -200 | .011" | .100" | .040" | .202" | .242" | .029" | .105" | .006" | .101" |
| -300 | .020" | .150" | .055" | .335" | .390" | .049" | .160" | .008" | .173" |
| -400 | .025" | .200" | .075" | .477" | .552" | .065" | .235" | .010" | .245" |
| -500 | .035" | .200" | .150" | .650" | .800" | .070" | .360" | .020" | .318" |
